모듈러 엘리베이터 기술은 현대 건축 현장에서 시공 효율성을 높이고, 설치 시간을 대폭 단축할 수 있는 혁신적인 방식으로 주목받고 있습니다. 기존의 전통적 방식과 달리, 주요 부품을 공장에서 사전 제작하여 현장에서는 최소한의 조립만으로 완성되는 것이 특징입니다. 본 글에서는 모듈러 엘리베이터의 핵심 구조와 구체적인 설치 방법을 상세하게 살펴보겠습니다.
모듈러 엘리베이터 구조의 핵심 요소
모듈러 엘리베이터의 가장 큰 특징은 공장에서의 모듈화 제작입니다. 일반적으로 전통적인 엘리베이터는 건물이 올라가는 동안 각 층에 맞춰 가이드레일, 케이블, 기계실 등을 현장에서 하나씩 시공해야 했습니다. 그러나 모듈러 방식은 주요 부품을 하나의 박스형 모듈 안에 미리 완성시켜 운반하기 때문에 현장에서 설치해야 할 작업이 대폭 줄어듭니다.
모듈러 엘리베이터의 구조를 세부적으로 나누어 보면 다음과 같습니다.
- 샤프트(승강로) 모듈: 엘리베이터가 이동하는 공간으로, 철제 구조물과 방화 패널로 이루어진 박스형 모듈입니다. 공장에서 정확한 치수로 제작되어 건물 구조물에 맞게 끼워 넣는 형태로 설치됩니다. 이러한 샤프트 모듈은 현장 작업 간소화뿐 아니라 방화 및 방수 성능을 향상해 안전 기준을 충족하거나 초과하는 경우가 많습니다.
- 가이드레일 및 구동장치 모듈: 승강기 내부에서 승강을 담당하는 핵심 장치입니다. 전통적인 현장식 방식에서는 이를 개별적으로 설치해야 하지만, 모듈러에서는 이미 고정된 상태로 출하됩니다. 이로 인해 정렬 오차가 줄고 진동·소음 특성이 개선되는 장점이 있습니다.
- 카(Cabin) 모듈: 사람이 탑승하는 공간입니다. 디자인, 내부 마감재, 조명, 버튼 패널 등이 사전에 완비되어 있어 현장에서는 단순한 연결 작업만 진행합니다. 제조 과정에서 방음·진동 흡수재가 적용되고, 사용자 경험(UX)을 고려한 조작부 배치와 비상통신 장치도 내장되어 출고됩니다.
- 제어장치 및 안전 시스템 모듈: 엘리베이터의 운행을 제어하는 전자 장치와 각종 안전 센서가 포함됩니다. 최근에는 IoT 기반 원격 모니터링 시스템이 탑재되는 경우도 많아 유지보수 효율성을 극대화합니다. 예컨대 운행 데이터 수집, 예측 정비(Predictive Maintenance), 원격 진단 기능이 통합되어 다운타임을 최소화합니다.
이처럼 모든 구성 요소가 하나의 큰 모듈 안에 집약되기 때문에, 현장에서는 건물 외벽에 크레인을 이용해 해당 모듈을 끼워 넣는 방식으로 시공이 이뤄집니다. 이러한 모듈화는 반복 가능한 고품질 생산을 가능하게 하며, 현장 인력의 숙련도 의존도를 낮춰 전체 공정의 안정성을 확보합니다.
모듈러 엘리베이터 설치 과정과 절차
모듈러 엘리베이터의 설치는 빠른 공정 속도와 높은 정확성으로 잘 알려져 있습니다. 일반적으로 전통 방식의 엘리베이터는 건물 완공 후 최소 수주에서 수개월까지 설치 기간이 소요되지만, 모듈러는 하루에서 이틀이면 주요 설치가 완료되는 사례도 있습니다. 다만 실제 소요 시간은 건물의 구조, 현장 접근성, 모듈 크기 및 층수 등에 따라 달라질 수 있습니다.
구체적인 설치 절차를 단계별로 살펴보면 다음과 같습니다.
- 사전 설계 및 제작: 건물 설계 단계에서 엘리베이터 모듈의 크기와 구조가 결정됩니다. 이 과정에서 건물 구조 엔지니어와 엘리베이터 제조사가 협업하여, 층수·하중·속도·문형식 등을 고려한 설계가 진행됩니다. 또한 비상 대피 요구사항, 방재 규정, 접근성(ADA 등) 기준을 반영해 설계를 최적화합니다.
- 공장 제작: 샤프트, 가이드레일, 카, 제어장치가 하나의 박스 모듈로 완성됩니다. 공장에서는 품질 관리(QC) 프로세스 하에서 용접, 방화 패널 장착, 전기 배선, 제어 소프트웨어 업로드, 안전 장치 테스트 등을 마치고 출하 전 통합 기능 테스트를 실시합니다. 이 단계에서 발생 가능한 문제점은 공장에서 해결되므로 현장 리스크가 감소합니다.
- 운송 및 현장 반입: 대형 트레일러나 특수 차량을 통해 모듈이 현장으로 운송됩니다. 일반 엘리베이터 부품처럼 수십 개의 박스로 나뉘어 오지 않고, 하나의 큰 모듈 단위로 이동하기 때문에 물류 관리가 훨씬 단순합니다. 다만 고층 건물이나 협소한 도심 현장에서는 운송·하역 계획 수립이 필수적입니다.

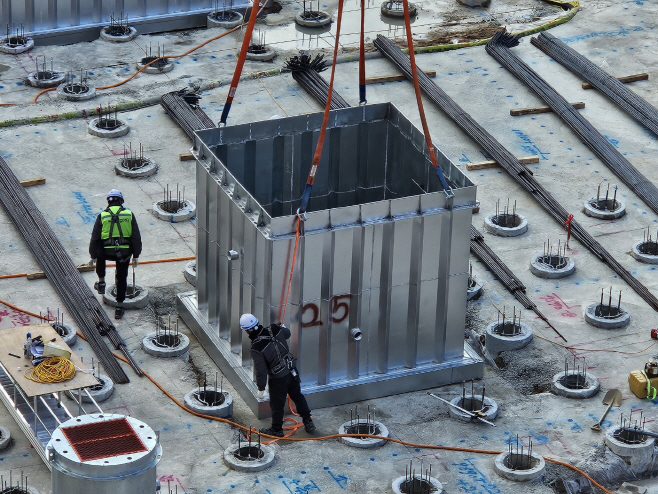

- 현장 설치: 크레인을 이용해 모듈을 건물의 엘리베이터 공간에 맞게 삽입합니다. 이 과정에서 건축 구조물과의 정밀한 연결 작업이 필요하지만, 모듈 자체가 이미 규격화되어 있어 오차가 거의 발생하지 않습니다. 여러 모듈을 수직으로 적층하는 경우 결합부의 밀봉 및 방화 처리, 가이드 정렬 작업이 중요합니다.
- 전기 연결 및 시운전: 전원 케이블, 제어 시스템, 안전 센서를 건물의 전기 시스템과 연결합니다. 이후 승강 시험과 안전 테스트(정지 정확도, 비상정지, 과부하 테스트 등)를 통해 정상 작동 여부를 확인합니다. 이 때 API나 원격 모니터링 포털 연동을 통해 실시간 데이터 확인이 가능합니다.
- 최종 검수 및 사용 승인: 국가별 안전 규정과 승강기 법규에 따라 검수를 거친 뒤, 최종적으로 승인을 받아 사용이 가능합니다. 검수 항목에는 방화·방수 성능, 비상 대피 경로, 문 열림/닫힘 안전성, 소음·진동 기준 등이 포함됩니다.
이처럼 모듈러 엘리베이터의 설치 과정은 단순하지만 체계적이며, 무엇보다도 건물 공정 전체를 단축시키는 효과를 발휘합니다. 특히 반복 공정이 많은 대규모 주택단지나 복합상업시설에서는 공정 단축에 따른 경제적 이득이 더 크게 나타납니다.
모듈러 엘리베이터 기술의 장점과 활용 가능성
모듈러 엘리베이터 기술은 단순히 설치 속도만 빠른 것이 아니라, 건축 산업 전반에 새로운 패러다임을 제시하고 있습니다.
- 공기 단축 효과: 건물이 완공되자마자 바로 엘리베이터를 사용할 수 있으므로, 입주 및 운영 일정이 앞당겨집니다. 이는 특히 호텔, 오피스 빌딩, 병원 등 시간 효율이 중요한 건물에서 매우 큰 이점을 줍니다. 또한 공사 기간 단축으로 인한 현장 관리 비용 감소와 조기 수익 창출이 가능합니다.
- 품질 안정성: 공장에서 사전 제작되는 만큼 환경적 변수가 적고, 동일한 품질을 유지할 수 있습니다. 현장 설치 시 발생하는 인력 차이, 날씨 문제, 시공 오차 등의 위험이 줄어듭니다. 특히 반복 생산을 통해 얻는 품질 표준화는 브랜드 신뢰성 향상에도 기여합니다.
- 비용 절감: 초기 투자비용은 기존 방식보다 다소 높을 수 있으나, 설치 인건비와 유지보수 비용이 줄어 장기적으로 경제적입니다. 특히 빌딩 관리자는 예측 가능한 비용 구조를 갖출 수 있고, 예측 정비 시스템 도입 시 고장에 따른 비상비용도 절감됩니다.
- 친환경성: 불필요한 자재 낭비가 줄고, 현장 소음 및 분진이 현저히 감소합니다. 이는 도심지 건축 프로젝트에서 중요한 요소입니다. 또한 공장형 생산 방식은 자재 최적화와 에너지 효율 공정을 적용하기 쉬워 탄소 발자국 감소에도 유리합니다.
향후 모듈러 엘리베이터는 스마트시티, 모듈러 주택, 재개발 사업 등 다양한 분야에 적용될 가능성이 큽니다. 특히 전기차 충전 스테이션과 연계된 복합 건축물이나, 탄소 배출을 줄이는 친환경 건물에서 더욱 각광받을 것으로 예상됩니다. 또한 점차 고도화되는 IoT 통합과 AI 기반의 예측정비 기술이 결합되면 유지보수 방식 자체가 혁신적으로 변화할 것입니다.
모듈러 엘리베이터 기술은 건축 산업의 효율성과 안전성을 동시에 강화하는 혁신적 해법입니다. 구조적 모듈화와 공장 사전 제작을 통해 설치 기간을 단축하고, 품질과 안전을 보장하는 것이 핵심입니다. 앞으로 건축 업계에서는 이 기술을 적극적으로 도입해 공기 단축, 비용 절감, 친환경 건축이라는 세 가지 목표를 실현하게 될 것입니다. 새로운 건축 프로젝트를 준비하는 이들이라면 모듈러 엘리베이터 기술을 반드시 고려해 볼 가치가 있습니다.
